產品中心

Products

DB 舉模器（滾珠型） DL 舉模器 DQ 舉模器（氣動型）

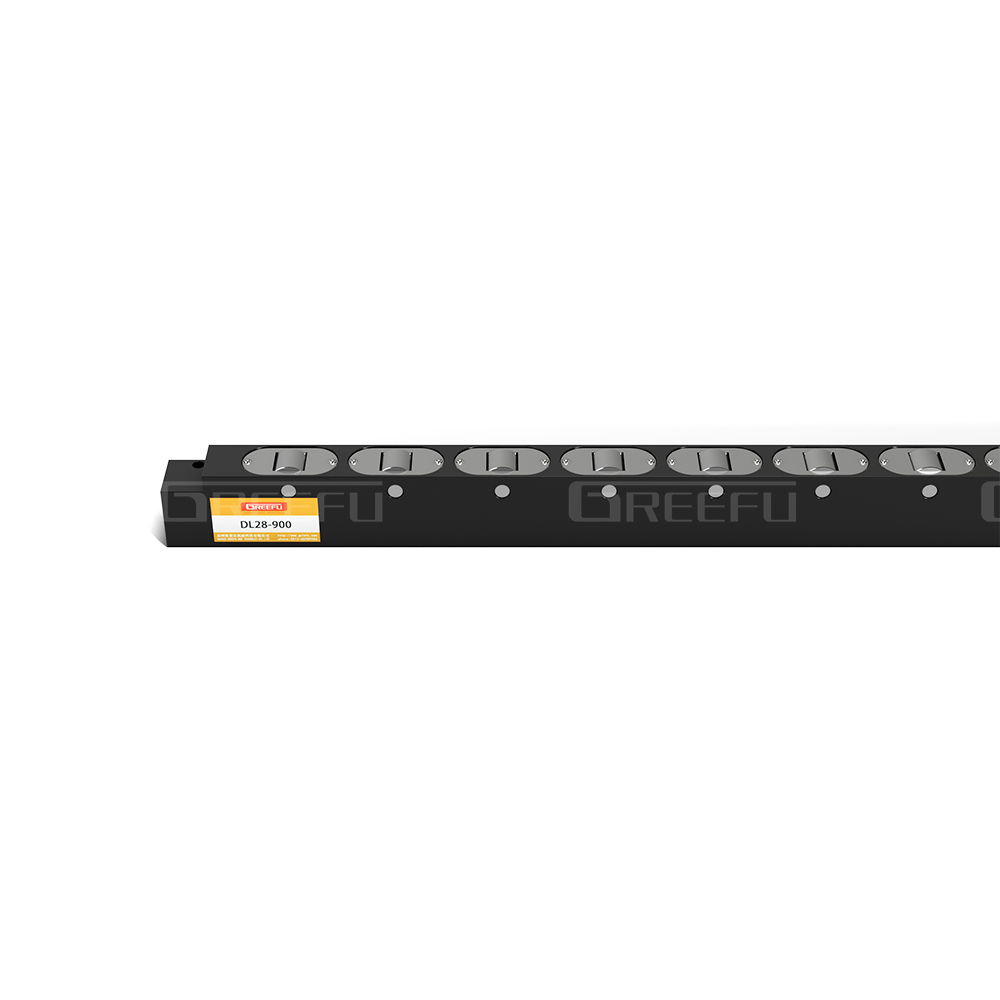

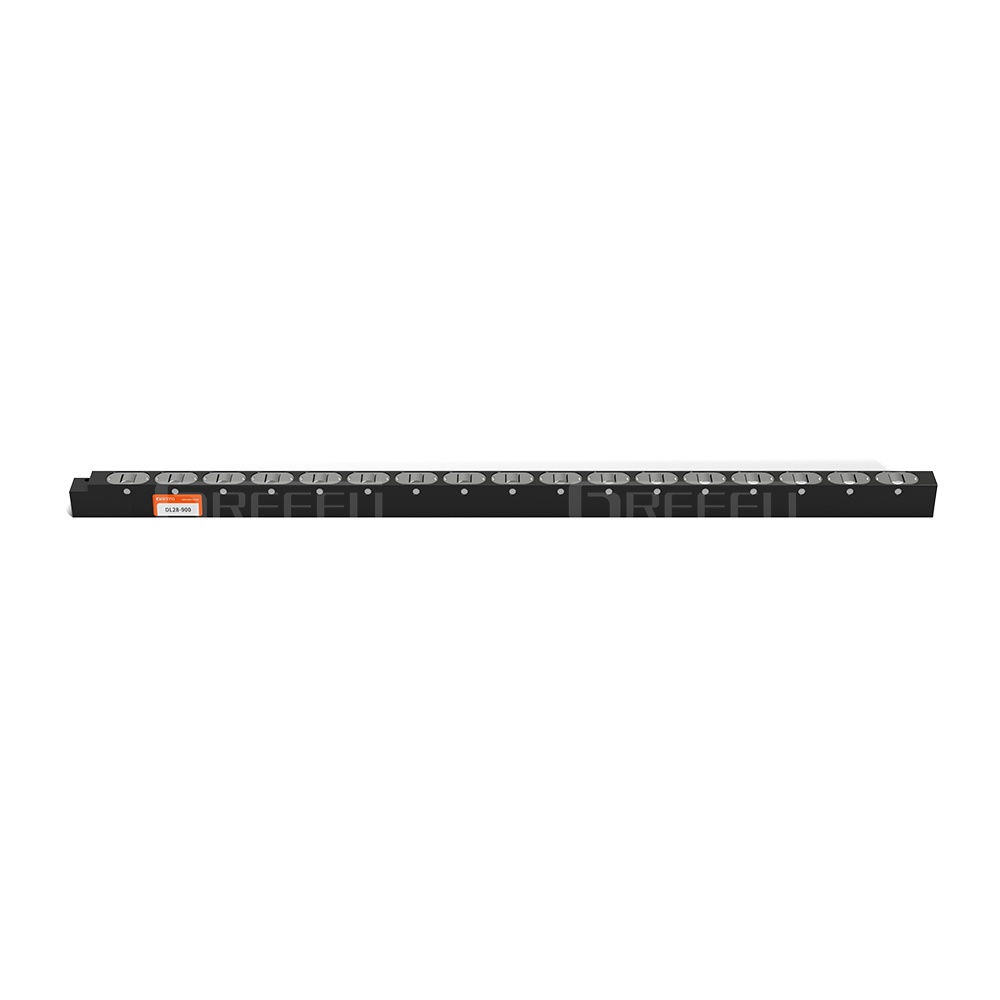

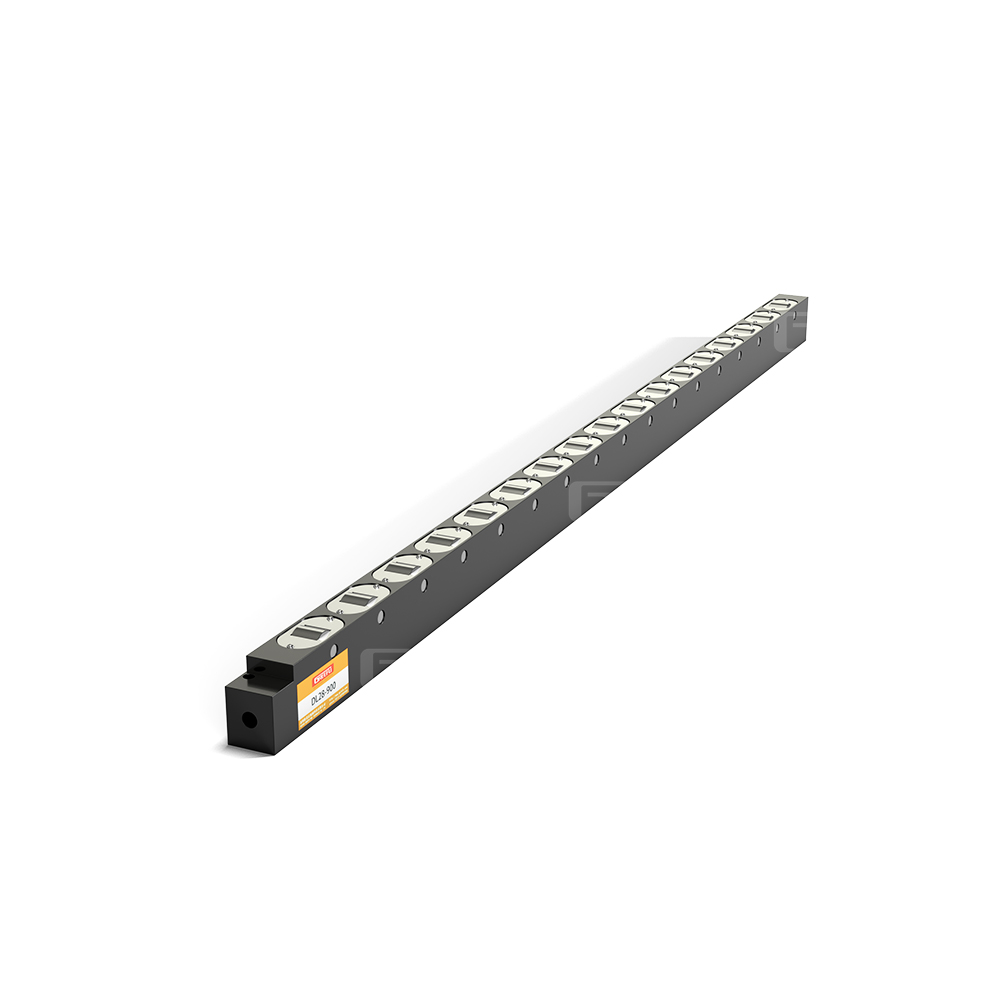

DL 舉模器

國家專利號：ZL201520988239.4

DL （滾輪型），由油壓上升將模具頂起，輕松實現模具移入 / 移出

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹 技術參數 圖片展示

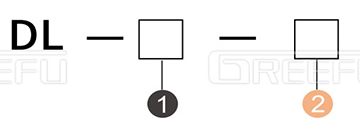

型號表示

1：適用槽寬度

28：適用槽寬度 28mm

50：適用槽寬度 50mm

80： 適用槽寬度 80mm

2：舉模器長度

可選的舉模器長度，會根據選擇的適用槽寬度和外形尺寸不同而不同 詳情請參照各種外形尺寸

使用優勢

滾輪外圈經過特殊的硬化處理，加長了使用壽命。

滾珠配合無油軸承，使其具有承載能力高，耐沖擊，耐高溫，滋潤能力強等特點，特別使用于重載、低速、往復或擺動等難以潤滑和形成油膜的場合。

滾珠具備密封防塵，環境適應性強。

舉模器油缸管路為串聯，方便快捷。

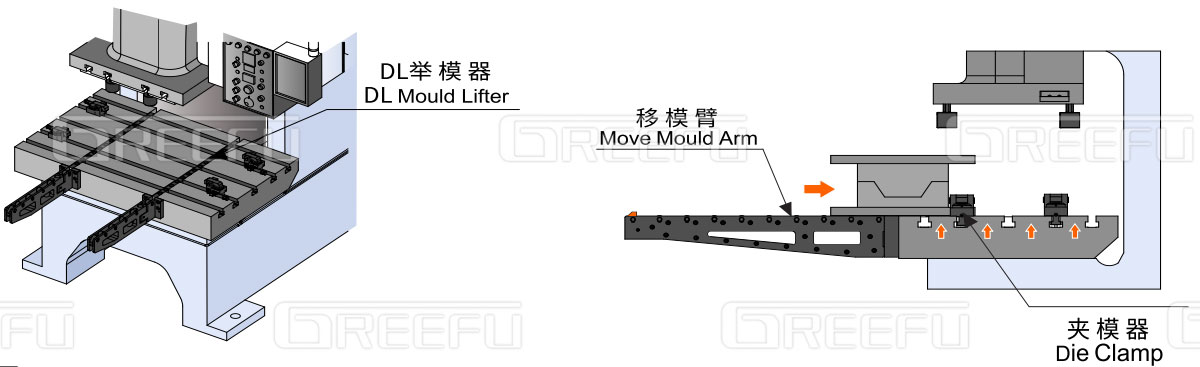

通過舉模器上面的滾輪輕松地將模具滑動至沖壓機墊板上

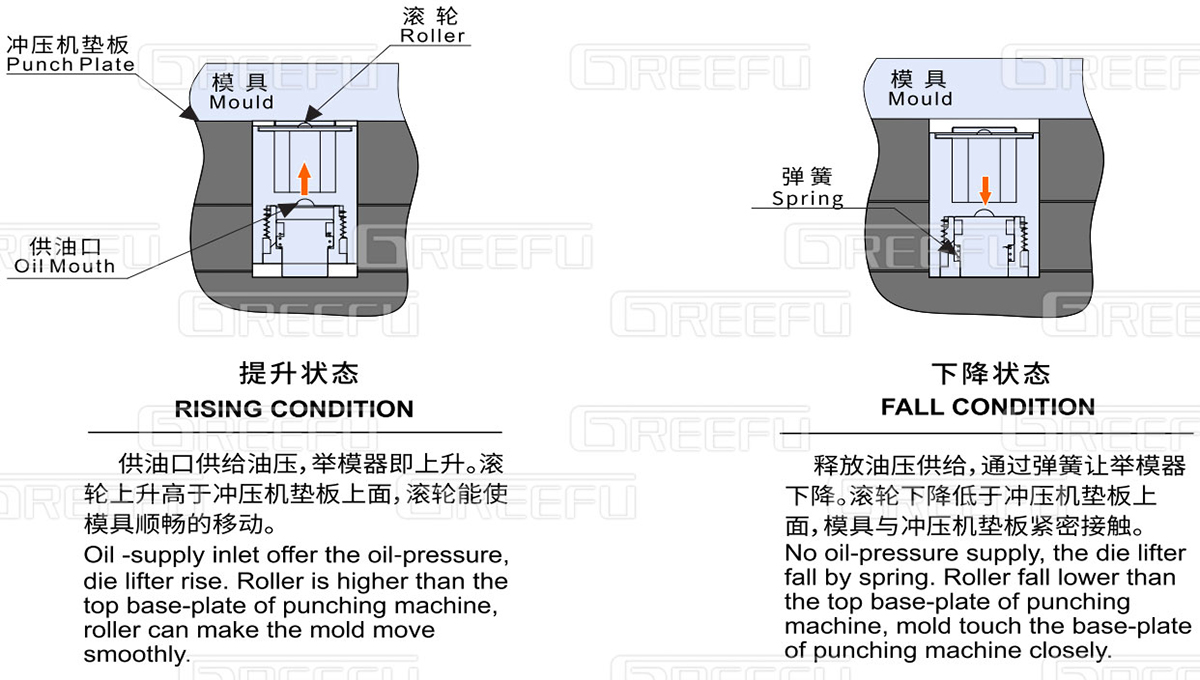

動作原理

規格特性

型號	DL 28	DL 50	DL 80
單一油缸容量 （cm3）	0.6	1.4	3.4
單一舉模力（Kg）	500	1100	2800
全行程 mm	3	3	3
單一滾輪負載 （Kg）	80	200	460

注：1. 舉模器與移模臂一起使用時，確保兩者滾輪/滾珠高度一致。

2. 定期清理安裝舉模器內的雜物。

3. 在承載最少滾輪/滾珠數量時，需確認所承受的模具負載（應在容許負載范圍內）

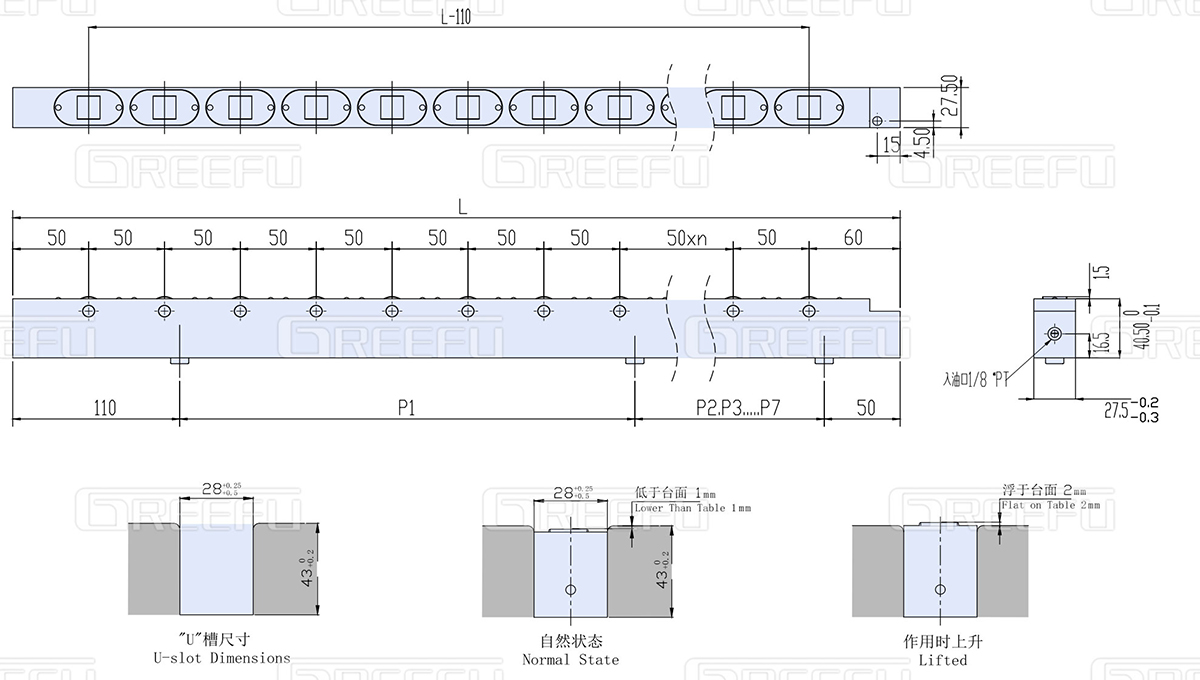

MODEL：DL28

外形尺寸圖

外形尺寸

型號		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
油缸數量		2	3	4	4	5	5	6	6	7	7	8	8
滾輪數量		7	9	11	13	15	17	19	21	23	25	27	29
舉模力 Kg		1000	1500	2000	2000	2500	2500	3000	3000	3500	3500	4000	4000
容許負載 （Kg）		560	720	880	1040	1200	1360	1520	1680	1840	2000	2160	2320
油壓缸距離	P1	300	90	100	150	95	110	130	150	100	150	100	100
	P2		310	340	350	95	110	130	150	150	150	100	100
	P3			60	100	390	410	420	460	150	300	150	150
	P4					120	170	110	120	200	300	150	150
	P5							110	120	200	150	200	200
	P6									300	150	250	350
	P7											350	350

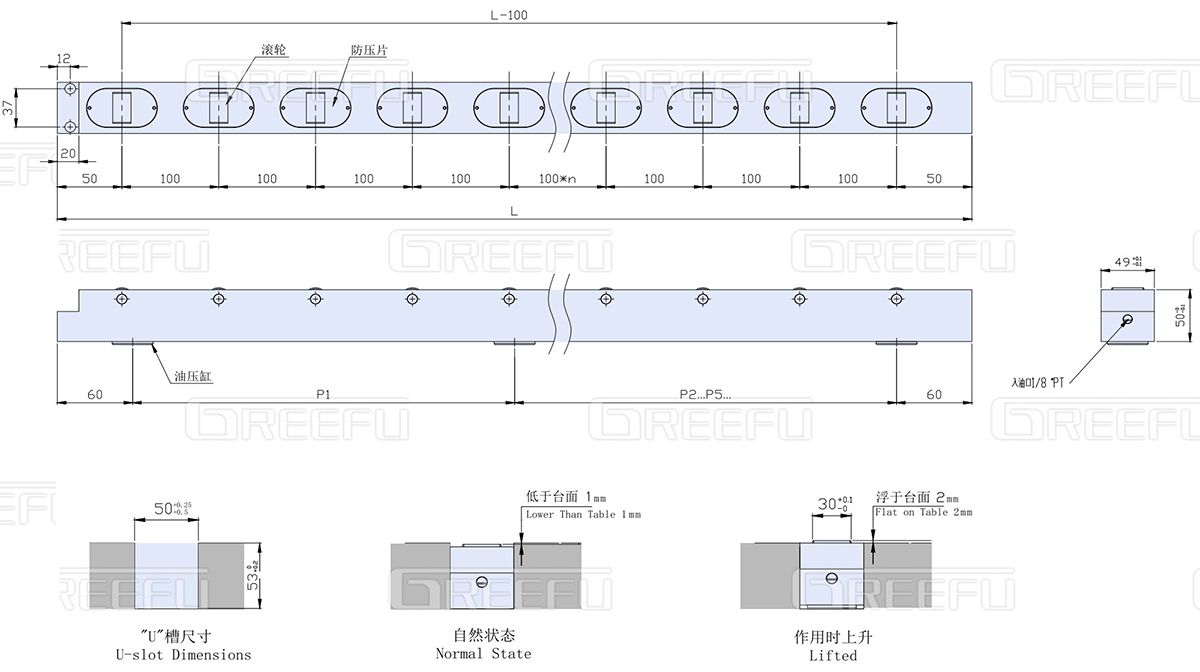

MODEL：DL50

外形尺寸圖

外形尺寸

型號		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800
油缸數量		2	3	4	4	4	4	4	5	5	6	6	7	7	8	8
滾輪數量		4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
舉模力 Kg		2200	3300	4400	4400	4400	4400	5500	5500	5500	6600	6600	7700	7700	8800	8800
容許負載 （Kg）		800	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3200	3400	3600
油壓缸距離	P1	280	90	90	140	170	210	125	150	150	150	150	150	100	100	100
	P2		290	330	340	390	400	125	150	150	150	150	150	150	100	100
	P3			60	100	120	170	410	400	400	200	200	200	250	150	150
	P4							220	380	380	400	400	300	400	250	250
	P5										280	380	300	300	300	300
	P6												280	280	300	300
	P7														380	480

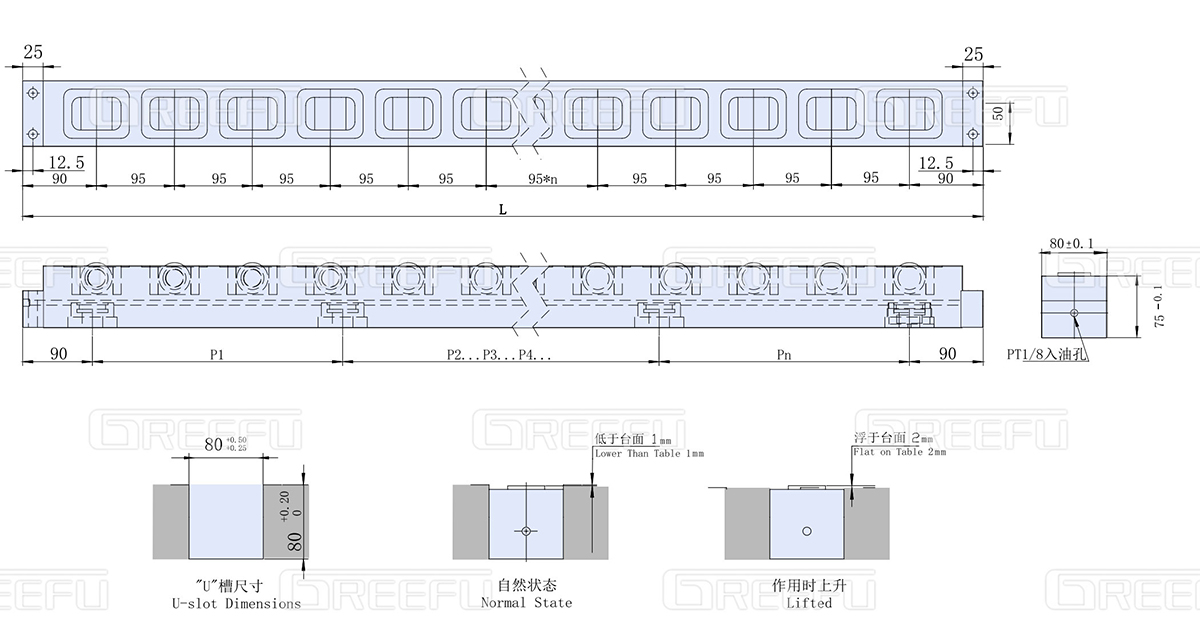

MODEL：DL80

外形尺寸圖

外形尺寸

型號		500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
油缸數量		2	2	3	3	3	4	4	4	4	5	5	5	6	6	6	6
滾輪數量		5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
舉模力 Kg		5600	5600	8400	8400	8400	11200	11200	11200	11200	14000	14000	14000	16800	16800	16800	16800
容許負載 （Kg）		2300	2760	3220	3680	4140	4600	5060	5520	5980	6440	6900	7360	7820	8280	8740	9200
油壓缸距離	P1	320	420	260/td>	310	360	273	306	340	373	305	330	355	304	324	344	364
	P2			260	310	360	273	306	340	373	305	330	355	304	324	344	364
	P3						274	308	340	374	305	330	355	304	324	344	364
	P4										305	330	355	304	324	344	364
	P5													304	324	344	364
	P6

•
