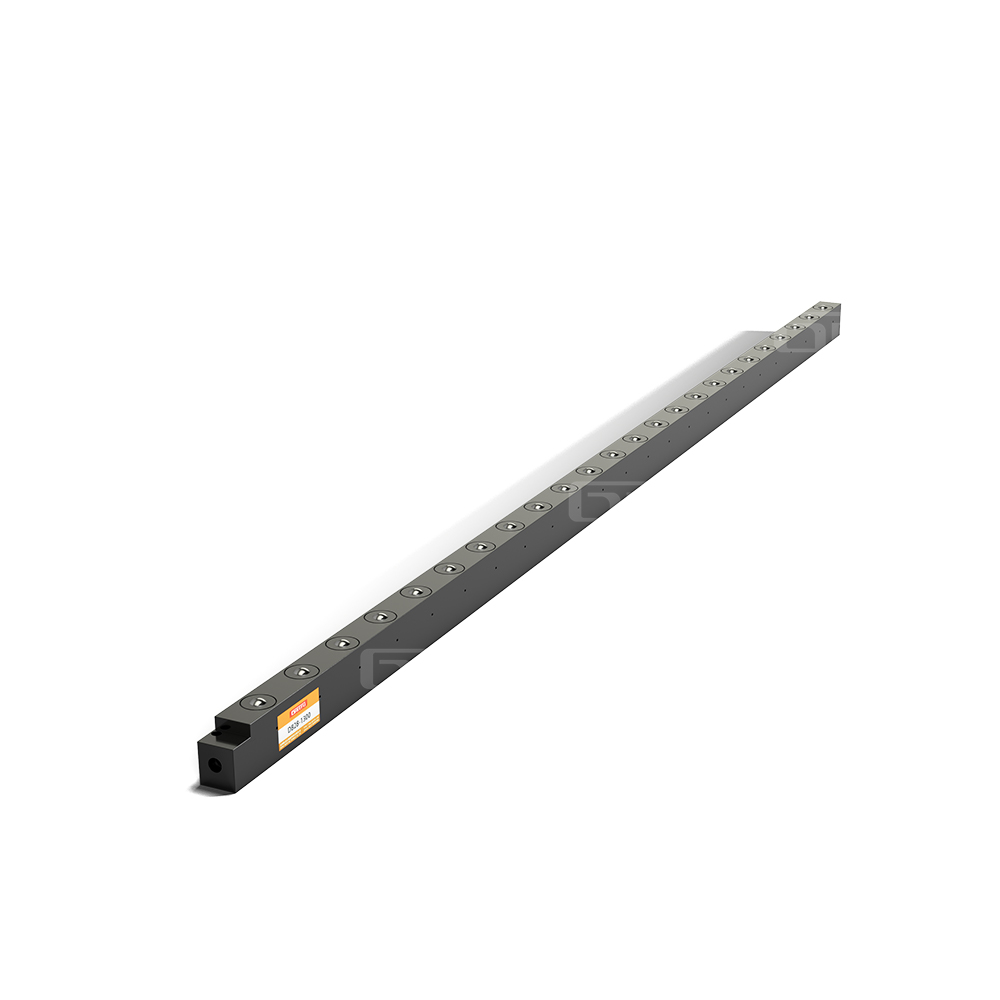

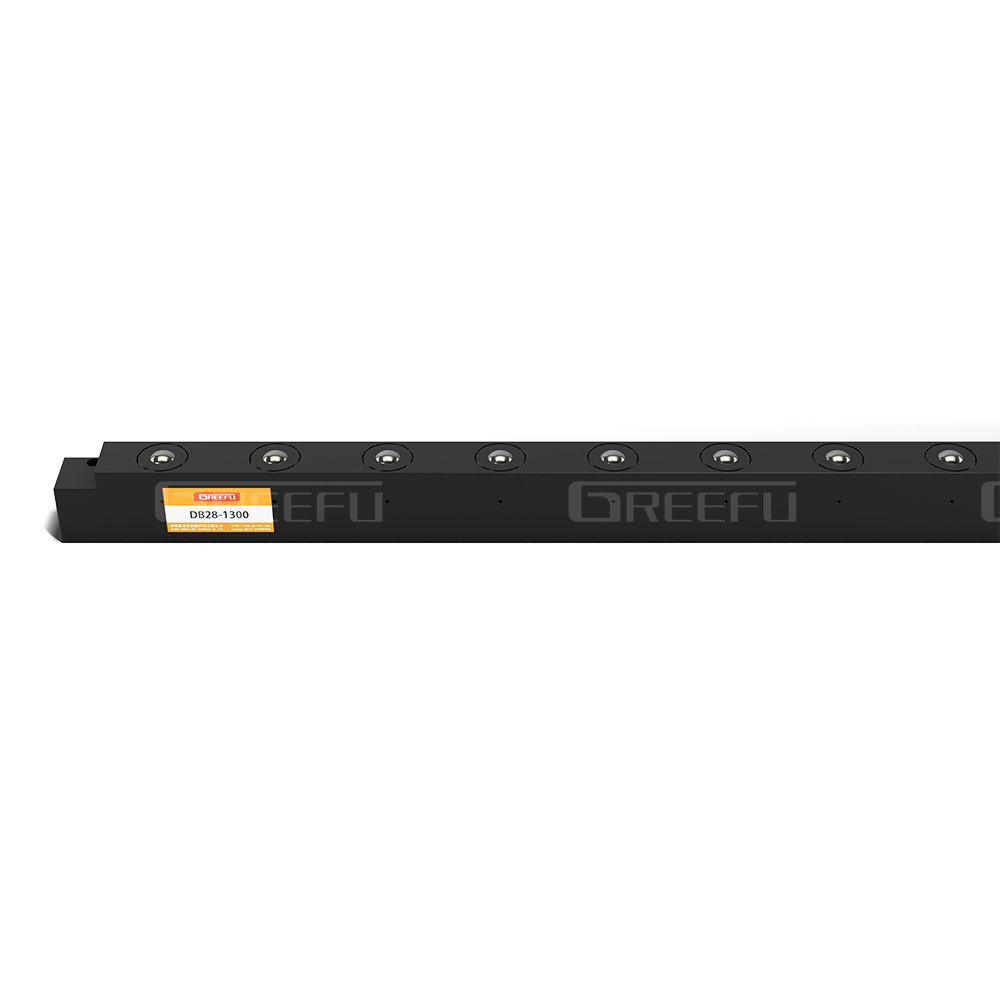

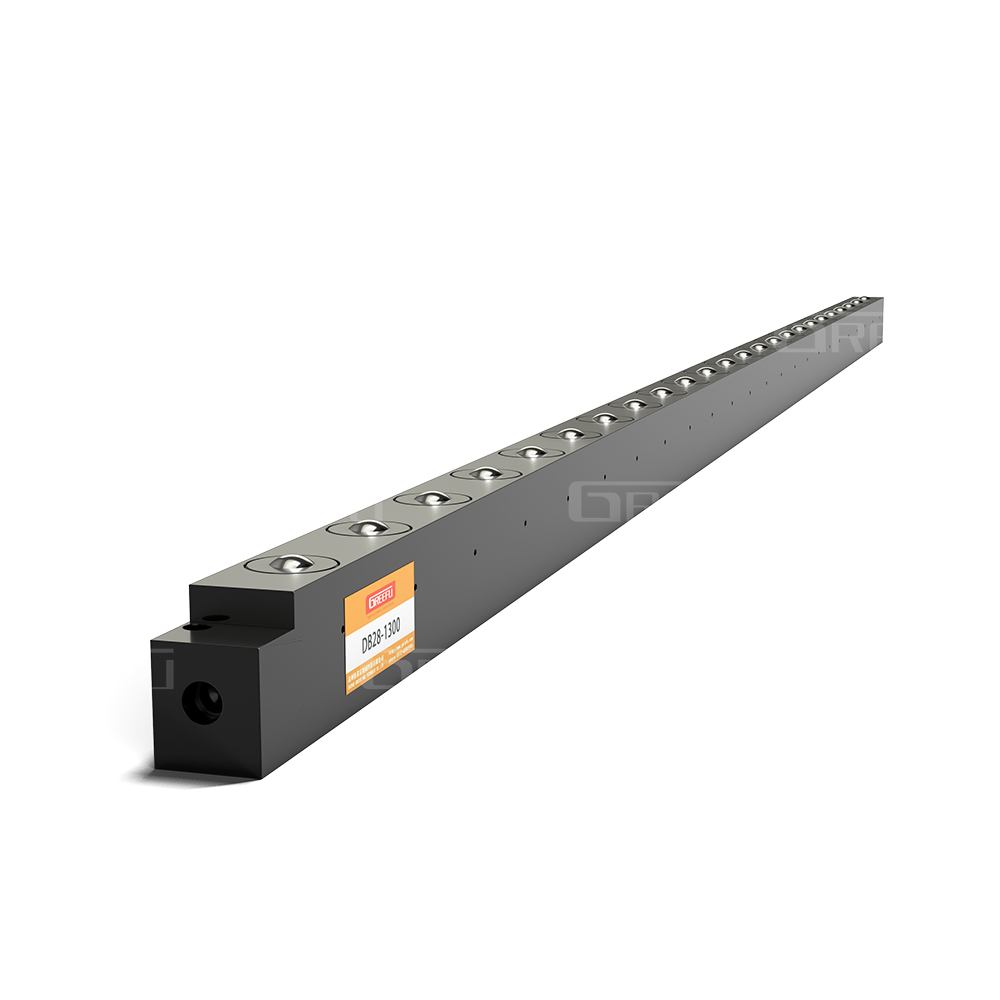

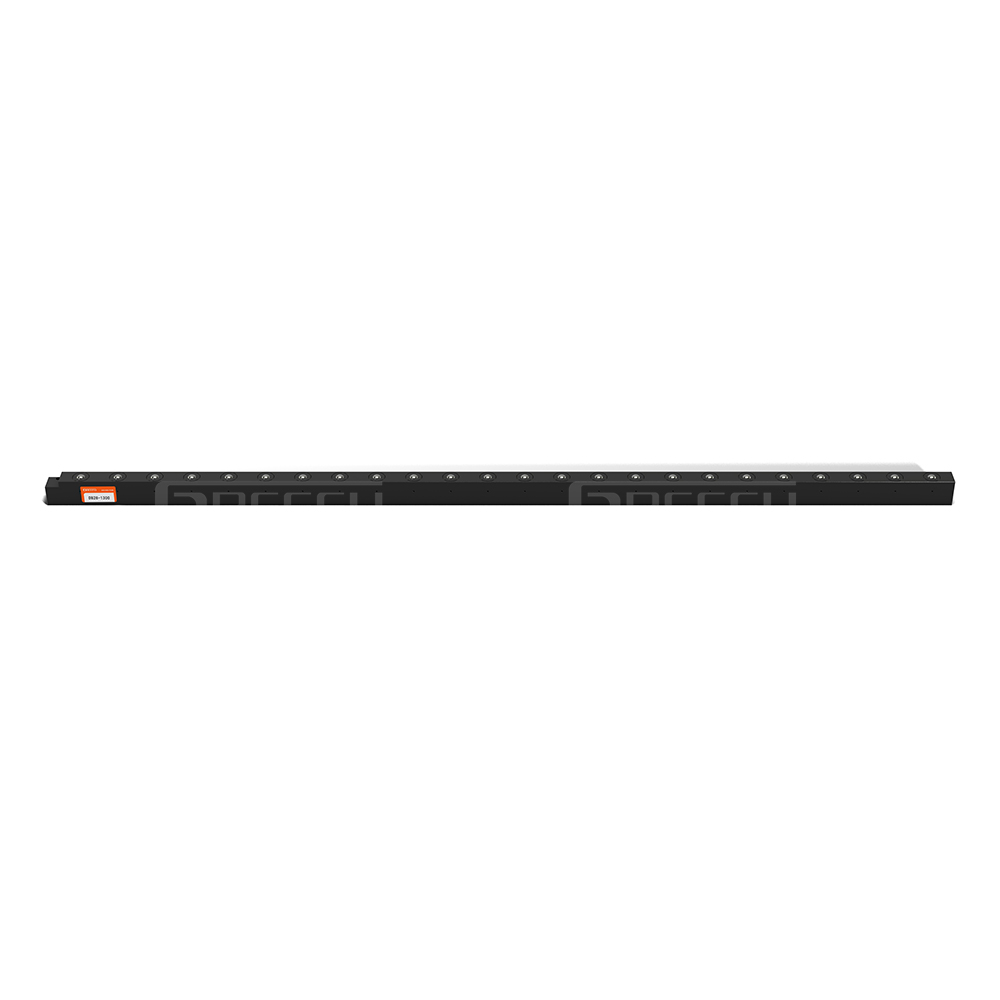

DB 舉模器（滾珠型）

國家專利號：ZL201520988080.6

由油壓上升將模具頂起，利用萬向珠適合各個方向模具的移入/移出

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數 圖片展示

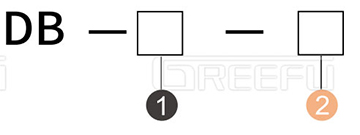

型號表示

1：適用槽寬度

28：適用槽寬度 28mm

50：適用槽寬度 50mm

80：適用槽寬度 80mm

2：舉模器長度

可選的舉模器長度，會根據選擇的適用槽寬度和外形尺寸不同而不同詳情請參照各種外形尺寸

使用優勢

滾輪外圈經過特殊的硬化處理，加長了使用壽命。

滾珠配合無油軸承，使其具有承載能力高，耐沖擊，耐高溫，滋潤能力強等特點，特別使用于重載、低速、往復或擺動等難以潤滑和形成油膜的場合。

滾珠具備密封防塵，環境適應性強。

舉模器油缸管路為串聯，方便快捷。

動作原理

型號	DB 28	DB 50	DB 80
單一油缸容量（cm3）	0.6	1.4	1.85
單一舉模力（Kg）	500	1100	1500
全行程 mm	3	3	3
單一滾輪負載（Kg）	40	50	100

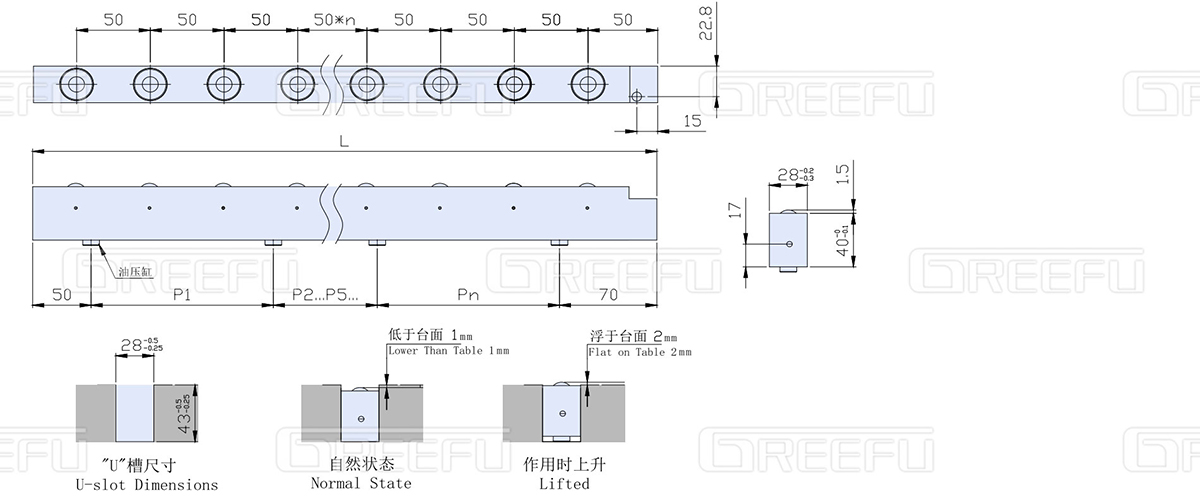

型號		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
油缸數量		2	3	4	4	5	5	6	6	7	7	8	8
滾珠數量		7	9	11	13	15	17	19	21	23	25	27	29
舉模力 Kg		1000	1500	2000	2000	2500	2500	3000	3000	3500	3500	4000	4000
容許負載（Kg）		280	360	440	520	600	680	760	840	920	1000	1080	1160

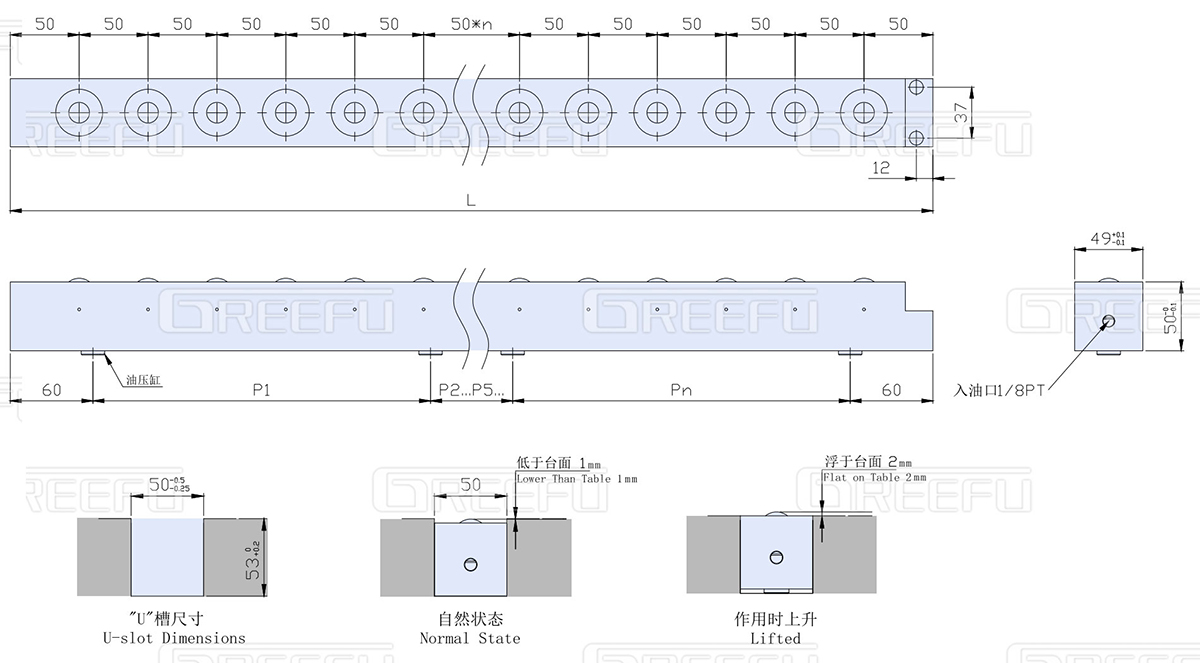

油壓缸距離	P1	300	90	100	150	95	110	130	150	100	150	100	100
	P2		310	340	350	95	110	130	150	150	150	100	100
	P3			60	100	390	410	420	460	150	300	150	150
	P4					120	170	110	120	200	300	150	150
	P5							110	120	200	150	200	200
	P6									300	150	250	350
	P7											350	350

型號		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800
油缸數量		2	3	4	4	4	4	4	5	5	6	6	7	7	8	8
滾珠數量		7	9	11	13	15	17	19	21	23	25	27	29	31	33	35
舉模力 Kg		2200	3300	4400	4400	4400	4400	5500	5500	5500	6600	6600	7700	7700	8800	8800
容許負載（Kg）		350	450	550	650	750	850	950	1050	1150	1250	1350	1450	1550	1650	1750
油壓缸距離	P1	280	90	90	140	170	210	125	150	150	150	150	150	100	100	100
	P2		290	330	340	390	400	125	150	150	150	150	150	150	100	100
	P3			60	100	120	170	410	400	400	200	200	200	250	150	150
	P4							220	380	380	400	400	300	400	250	250
	P5										280	380	300	300	300	300
	P6												280	280	300	300
	P7														380	480

型號		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700
油缸數量		3	3	4	4	6	6	6	8	8	8	10	10	10	12
滾珠數量		4	6	7	9	10	11	13	14	15	16	18	19	20	22
舉模力 Kg		4500	4500	6000	6000	9000	9000	9000	12000	12000	12000	15000	15000	15000	18000
容許負載（Kg）		400	600	700	900	1000	1100	1300	1400	1500	1600	1800	1900	2000	2200

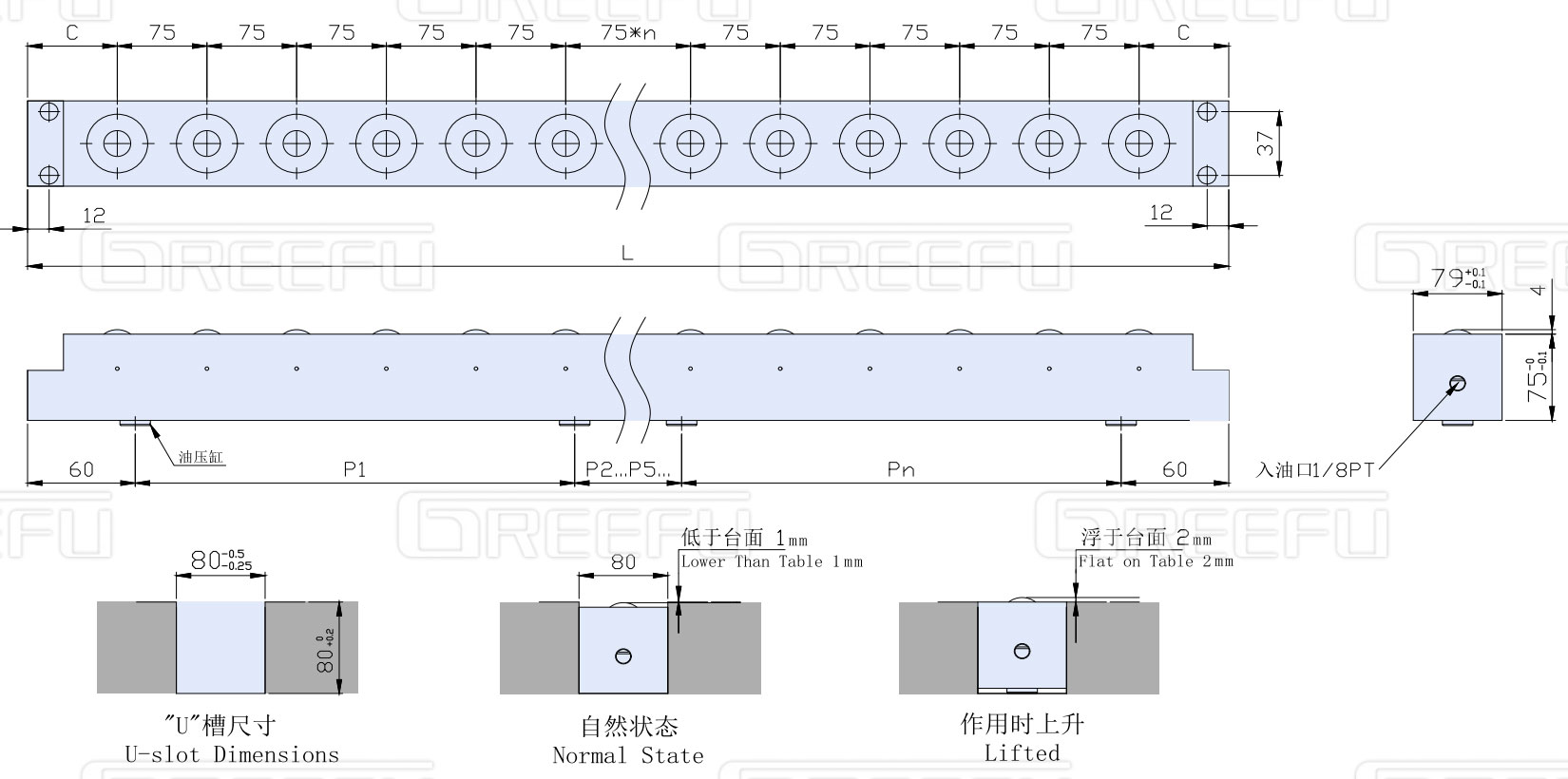

油壓缸距離	P1	80	90	80	90	80	90	80	90	100	90	100	90	100	90
	P2	120	200	80	90	80	90	80	90	100	90	100	90	100	90
	P3	80	90	160	220	80	90	80	90	100	90	100	90	100	90
	P4			80	90	200	240	80	90	100	90	100	90	100	90
	P5			90	90	80	90	240	260	280	90	100	90	100	90
	P6					80	90	80	90	100	280	280	90	100	90
	P7					80	90	80	90	100	90	100	280	300	90
	P8							80	90	100	90	100	90	100	90
	P9							80	90	100	90	100	90	100	90
	P10										90	100	90	100	90
	P11										90	100	90	100	90
	P12												90	100	90
	P13												90	100	90
	P14														90
	P15														90
